สกรูแผ่นไม้อัดพร้อมหัวตัดใต้หัว: หยุดการแยกไม้ ไม่ต้องเจาะล่วงหน้า

หัวตัดคือโครงนูนเล็กๆ ที่ด้านล่างของหัวสกรูแผ่นไม้อัดชิปบอร์ด และเป็นสาเหตุให้สกรูพาร์ติเคิลบอร์ดสมัยใหม่สามารถตอกเข้ากับชั้นวาง โครงตู้ หรือแผงแพ็คแบนโดยไม่มีรูนำและไม่ทำให้แผ่นแยก

ปลายปากกาทำงานเหมือนกับรีมเมอร์ขนาดเล็ก เมื่อส่วนหัวเข้าใกล้พื้นผิว วัสดุจะบดเป็นชิ้นบางๆ แทนที่จะบีบอัด ดังนั้นแผงจึงไม่ต้องดูดซับแรงลิ่มเต็มของหน้าตลับลูกปืนแบบจม เป็นรายละเอียดเล็กๆ น้อยๆ ที่เปลี่ยนแปลงพฤติกรรมของข้อต่อทั้งหมด และควรทำความเข้าใจก่อนระบุ สต็อก หรือซื้อตัวยึดสำหรับการผลิต

คู่มือนี้จะอธิบายว่าจริงๆ แล้วหัวปากกาทำอะไรได้บ้าง พวกมันโต้ตอบกับรูปทรงของหัวอย่างไร รูปทรงของเกลียวและรูปแบบจุด และจุดที่เทคนิคยังคงมีข้อจำกัด หากต้องการดูผลิตภัณฑ์ตัวยึดตระกูลเดียวกันในผลิตภัณฑ์แผงให้กว้างขึ้น โปรดอ่านบทความของเราที่ สกรูชิปบอร์ดสำหรับการใช้งานแผ่นใยไม้อัดและ ไม้เอ็มดีเอฟ เป็นสหายอ่านที่มีประโยชน์

ไส้ปากกาที่อยู่ใต้ศีรษะคืออะไรกันแน่

บนสกรูแผ่นไม้อัดเทเปอร์หัวจม หัวตัดจะวางอยู่บนพื้นผิวลูกปืนทรงกรวยใต้ศีรษะ ซึ่งมักจะจัดเรียงในแนวรัศมีเหมือนซี่ล้อ ขึ้นอยู่กับการออกแบบ จะปรากฏเป็นซี่เล็กๆ สี่ถึงหกซี่ เวดจ์ หรือรอยบากที่ดูน่าภาคภูมิใจเล็กน้อยกับหน้าลูกปืน

ตำแหน่งสำคัญกว่าขนาด เนื่องจากหัวปากกาถูกยกขึ้น พวกมันจึงสัมผัสกับกระดานก่อนที่พื้นผิวลูกปืนแบนหรือทรงกรวยจะสัมผัสกัน การสตาร์ทด้วยหัวที่สั้นคือสิ่งที่ช่วยให้พวกเขาตัดได้แทนที่จะบดขยี้ สกรูที่มีหน้าลูกปืนเรียบลื่นอย่างสมบูรณ์แบบต้องดันเข้าไปในแผง และแรงดันไม่มีทางไปได้เลย ยกเว้นออกไปทางขอบอิสระที่ใกล้ที่สุด

ในผลิตภัณฑ์จริงหลายชิ้น หัวปากกาและโครงเป็นคุณสมบัติเดียวกัน สกรูที่อธิบายว่ามีหัวเป็นริบอาจใช้รูปแบบริบหกมุมที่รวมขอบรีมเข้ากับสันเสริม เพื่อให้หัวต้านทานการบิดเบี้ยวขณะกรีด สิ่งที่สำคัญเมื่อคุณเปรียบเทียบสกรูก็คือว่าด้านล่างนั้นได้ยกคมตัดขึ้นมาเลยหรือไม่

• การคว้านและการเคาเตอร์ด้านบนของรูเป็นพนักพิงศีรษะ
• ตัดเส้นใยและอนุภาคแทนการบีบอัด
• การล้างเคาเตอร์ซิงค์เพื่อให้หน้าลูกปืนสามารถจมได้
• ลดแรงบิดที่จำเป็นในการดึงศีรษะลงไปที่พื้นผิว
• ลดปัญหาวงแหวนที่ยกขึ้นและรอยแตกแนวไรผมที่ปรากฏบริเวณศีรษะที่ถูกบังคับ

เหตุใด Chipboard และ MDF จึงแยกออกเมื่อคุณข้ามรูนำร่อง

พาร์ติเคิลบอร์ดและ MDF ไม่ใช่ไม้เนื้อแข็ง พาร์ติเคิลบอร์ดเป็นแผ่นไม้สับที่เชื่อมด้วยเรซิน ส่วน MDF นั้นเป็นไฟเบอร์บอร์ดเนื้อเดียวกันที่มีความหนาแน่นสูง ไม่มีโครงสร้างเซลล์ที่ช่วยให้ไม้เนื้อแข็งยืดและอัดรอบตัวยึดได้ เมื่อวัสดุไม่มีที่จะเคลื่อนย้าย มันก็จะแตกร้าว

สกรูทำให้บอร์ดเสียหายได้สองวิธี ส่วนที่เป็นเกลียวจะเคลื่อนวัสดุในแนวรัศมี ซึ่งเป็นเหตุผลว่าทำไมสกรูขนาดใหญ่จึงสามารถแยกแผงตามความยาวได้ ส่วนหัวจะเพิ่มปัญหาที่สองและมักจะใหญ่กว่า: พื้นผิวตลับลูกปืนแบบจมมีลักษณะเหมือนลิ่มที่มีพื้นที่กว้างมาก โดยดันออกไปด้านนอกผ่านเส้นผ่านศูนย์กลางเต็มส่วนหัว แทนที่จะตามแนวเกลียว

การแยกมักจะเริ่มต้นที่จุดที่อ่อนแอที่สุด ดังนั้นความล้มเหลวจึงคลัสเตอร์ใกล้ขอบและปลายของบอร์ด รอบช่องว่างและแพตช์ที่มีความหนาแน่นต่ำในแกนกลาง และตามแนวเส้นที่ไม่รองรับแผง การเจาะล่วงหน้าช่วยแก้ปัญหานี้ได้โดยการเอาวัสดุออกล่วงหน้า แต่จะเพิ่มขั้นตอนและทำให้การประกอบช้าลง ปลายปากกาตัดจะโจมตีปัญหาที่เกิดจากแรงกดลิ่มส่วนใหญ่ซึ่งอยู่ที่ส่วนหัว

ปลายปากกาตัดป้องกันการแตกแยกโดยไม่ต้องเจาะล่วงหน้าอย่างไร

ลำดับด้านล่างอธิบายไดรฟ์ปกติที่มีสกรูแผ่นไม้อัดแบบปลายแหลมในผลิตภัณฑ์แผง โดยไม่มีรูนำร่องและไม่มีเคาเตอร์ซิงค์

1. ประเด็นกัด จุดที่แหลมคมหรือจุดเจาะรูประเภท 17 ในกระดานที่มีความหนาแน่นสูง จะเริ่มเจาะรูและทำให้ด้ายยึดเกาะได้
2. ด้ายดึง เกลียวหยาบจะยึดแผงและดึงสกรูลง ส่งผลให้มีการเปลี่ยนวัสดุรอบๆ ก้านในปริมาณที่จำกัด
3. ปลายปากกาจะสัมผัสลงก่อน เพราะพวกเขายืนภาคภูมิใจกับหน้าลูกปืน พวกเขาจึงชนกับพื้นผิวหลายรอบก่อนที่จะถึงเบาะรองศีรษะ
4. ปลายปากกาตัดเคาเตอร์ซิงค์แบบตื้น โดยจะตัดและเคลียร์ชั้นบนสุดของไฟเบอร์หรือเศษ แทนที่จะกดเข้าไปด้านใน ทำให้เกิดเบาะนั่งที่ตรงกับมุมของศีรษะ
5. วัสดุที่ถูกแทนที่มีที่ที่จะไป การตัดแทนการบีบอัดจะช่วยรักษาแรงตึงไว้ จึงไม่เคลื่อนไปถึงขอบกระดาน
6. เบาะรองศีรษะมีระดับเรียบด้วยแรงบิดที่ต่ำกว่า ต้องใช้แรงน้อยลง เพื่อให้คลัตช์คลายเร็วขึ้น และพื้นผิวรอบๆ ส่วนหัวยังคงสภาพเดิม

ประเด็นสำคัญ: หัวปากกาเล็งไปที่ส่วนหัว และส่วนหัวเป็นจุดที่แรงดันแยกส่วนใหญ่มาจากพาร์ติเคิลบอร์ดและ MDF นั่นคือเหตุผลที่ว่าทำไมสกรูแบบปลายแหลมจึงสามารถขับเคลื่อนได้โดยไม่ต้องเจาะล่วงหน้า แม้ว่าเกลียวเพียงอย่างเดียวจะยังทำให้เกิดความเสียหายได้ก็ตาม

รูปทรงของศีรษะ: ที่ซึ่งไส้ปากกาอาศัยอยู่

ประเภทของหัวปากกาจะกำหนดตำแหน่งที่จะวางหัวปากกาและล้างวัสดุได้มากน้อยเพียงใด สี่ครอบครัวครอบคลุมงานแผ่นไม้อัดส่วนใหญ่

หัวเทเปอร์และหัวเทเปอร์จมคู่

นี่คือตัวเลือกมาตรฐานสำหรับพาร์ติเคิลบอร์ดและ MDF กรวยเดี่ยวจะตัดเบาะนั่งต่อเนื่องหนึ่งที่นั่ง ในขณะที่รุ่นฝังเคาน์เตอร์สองชั้นจะใช้สองมุมเพื่อให้ส่วนหัวจมลึกลงไปพร้อมกับการเปลี่ยนผ่านที่พื้นผิวที่สะอาดยิ่งขึ้น

หัวกึ่งจม

มุมกรวยที่ตื้นกว่าจะกระจายแรงกดบนพื้นที่ขนาดใหญ่กว่าเล็กน้อย ซึ่งมีประโยชน์ในแผงบางและในบอร์ดที่เคาเตอร์ซิงค์ลึกจะทำให้วัสดุบางเกินไป สิ่งเหล่านี้มักจะจับคู่กับจุดประเภท 17

แพน แตรเดี่ยว และเงยหน้าขึ้น

หน้าตลับลูกปืนที่กว้างขึ้นเหมาะกับกระดานอ่อนและแผ่นบาง โดยให้ความสำคัญกับการจับยึดมากกว่าการจม เมื่อมีไส้ปากกา ให้วางที่ด้านล่างเรียบและยังคงคว้านปากของรูไว้

สิ่งสำคัญไม่ใช่ชื่อบนกล่องแต่อยู่ใต้หัว หากพื้นผิวลูกปืนเรียบและต่อเนื่อง หัวจะยังคงลิ่มแผงเปิดอยู่ ไม่ว่าเกลียวจะออกแบบมาดีแค่ไหนก็ตาม มองหาคมตัดที่ยกขึ้น

สกรู Chipboard ที่มีการกำหนดค่าหลายหัว สำรวจสกรูชิปบอร์ดในสไตล์และวัสดุของหัวที่หลากหลาย โดยมีปลายแหลมและเกลียวที่เหมาะสำหรับพาร์ติเคิลบอร์ด, MDF และงานตู้ ดูผลิตภัณฑ์ →

ด้าย จุด และซี่โครงที่รองรับการทำงานของ Nib

ปลายปากกาจะจับเฉพาะส่วนหัวของข้อต่อเท่านั้น ดังนั้นสกรูที่เหลือจึงต้องร่วมมือกัน เกลียวนำเดี่ยวแบบหยาบและลึกที่มีระยะพิทช์กว้างคือรูปแบบพาร์ติเคิลบอร์ดแบบคลาสสิก เนื่องจากจะยึดเข้ากับโครงสร้างของเศษโดยไม่ต้องมีรูนำ

ใน MDF แกนกลางมีความหนาแน่นและสม่ำเสมอมากกว่า และชิปก็แทบจะไม่มีทางไปได้เลย เกลียวคู่หรือเกลียวคู่ขับเคลื่อนได้เร็วกว่าและลดแรงกดในแต่ละรอบ ในขณะที่หางที่กลึงหรือจุดเจาะประเภท 17 ช่วยให้ฝุ่นหลุดออกจากรูแทนที่จะอัดแน่นไว้ใต้ส่วนหัว

การออกแบบซี่โครงและซี่โครง

ซี่โครงใต้ศีรษะเพิ่มคุณประโยชน์สองประการในคราวเดียว: เสริมความแข็งแรงของศีรษะจากการเสียรูป และช่วยยืดระยะการรีมของปลายปากกา เมื่อหางของเกลียวถูกกัดด้วย สกรูจะตัดระยะห่างของตัวเองที่ส่วนบนของรู ซึ่งจะทำให้แรงบิดในการขับเคลื่อนต่ำจนถึงช่วงเวลาที่ส่วนหัวแตะลง

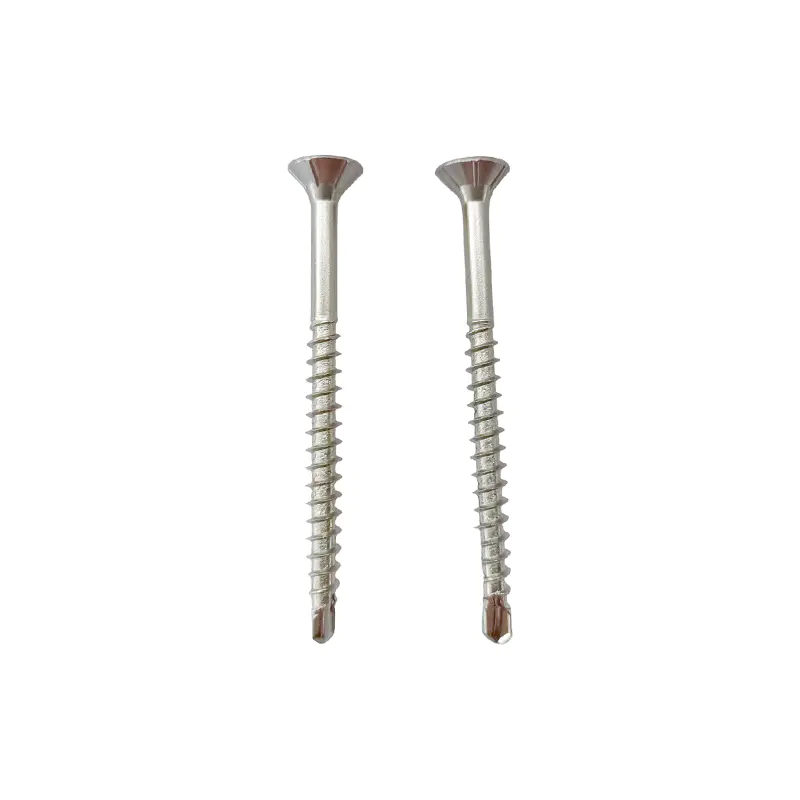

สกรูชิปบอร์ดหัวหกแฉกหัวจมคู่พร้อมหางสี สกรูสแตนเลส SUS304 พร้อมระบบขับเคลื่อน 6 มุม ซี่เกลียว และส่วนหางสำหรับแผ่นไม้อัด Chipboard, MDF และการประกอบเฟอร์นิเจอร์ที่ปลอดภัย ดูผลิตภัณฑ์ →

จับคู่สกรูกับบอร์ด

ไม่มีสกรูชิปบอร์ดตัวเดียวที่เหมาะกับทุกพื้นผิว ใช้ตารางด้านล่างเป็นจุดเริ่มต้นเมื่อคุณเลือกข้อกำหนดสำหรับการประกอบใหม่หรือการซ่อมแซม

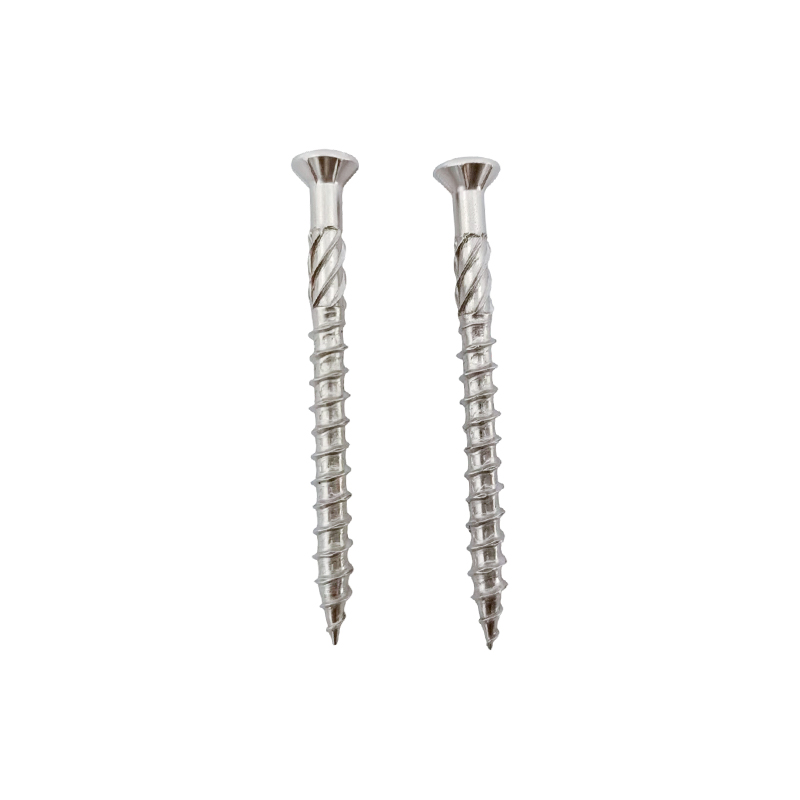

สกรูชิปบอร์ด Torx แบบกึ่งจมประเภท 17 สกรูสแตนเลส SUS304 หัวเทเปอร์กึ่งจม เกลียวคู่ และโปรไฟล์ Type 17 สำหรับแผ่นไม้อัด Chipboard, MDF และเฟอร์นิเจอร์ ดูผลิตภัณฑ์ →

เทคนิคการขับขี่: รับประโยชน์สูงสุดจาก Nibs

การตัดปลายปากกาลดความเสี่ยงที่จะแตกหัก แต่ไม่สามารถชดเชยการขับขี่ที่ไม่ดีได้ นิสัยบางประการทำให้เกิดความแตกต่าง

• ตั้งคลัตช์ให้ต่ำแล้วค่อยๆ เพิ่มจนถึงเบาะศีรษะ แทนที่จะขับด้วยแรงบิดเต็มที่ตั้งแต่ออกตัว
• ใช้บิตที่ตรงกับช่องอย่างแน่นอน ดอกยางที่สึกหรอจะทำให้ระบบขับเคลื่อนหมุนและกระตุ้นให้มีแรงบิดเกิน
• ขับด้วยความเร็วปานกลาง รอบต่อนาทีที่สูงจะทำให้เกิดความร้อนและสามารถทำลายสารยึดเกาะในพาร์ติเคิลบอร์ดได้
• หยุดเมื่อศีรษะอยู่ในระดับเดียวกับพื้นผิว ไม่ใช่เมื่อคนขับหยุดนิ่งหรือกระดานดังเอี๊ยด
• เก็บสายรัดให้ห่างจากขอบและปลาย ปลายปากกาช่วยลดความเสี่ยง แต่ไม่สามารถถอดออกได้
• รองรับแผงบนพื้นผิวที่มั่นคง บอร์ดที่ไม่รองรับจะโค้งงอ และแผงแยกจะโค้งงอ

ข้อผิดพลาดทั่วไปที่ยังทำให้เกิดการแตกแยก

• การเลือกสกรูตามความยาวเพียงอย่างเดียวและไม่สนใจส่วนล่างของศีรษะ
• การใช้สกรูหน้าตลับลูกปืนแบบแบนในผลิตภัณฑ์แผงเนื่องจากมีอยู่ในกล่องแล้ว
• การขันสกรูที่มีเส้นผ่านศูนย์กลางใหญ่เกินไปสำหรับความหนาของบอร์ด
• กระชับต่อไปหลังจากที่ศีรษะนั่งแล้ว
• การใช้ตัวขับกระแทกความเร็วสูงโดยไม่มีการควบคุมคลัตช์บนแผงบาง
• การขับเข้าไปในรอยแยกที่มีอยู่หรือรูที่นำกลับมาใช้ใหม่ โดยที่ไม่มีวัสดุเหลือให้ตัด

คำถามที่พบบ่อย

คำถามที่ 1: การตัดหัวปากกาทำให้ไม่จำเป็นต้องเจาะล่วงหน้าจริงหรือ

ใช่ในผลิตภัณฑ์แผงส่วนใหญ่ สำหรับพาร์ติเคิลบอร์ดและ MDF ที่ความหนาปกติ สามารถขับเคลื่อนสกรูชิปบอร์ดแบบปลายแหลมได้โดยตรง โดยที่เส้นผ่านศูนย์กลางของสกรูจะต้องได้สัดส่วนกับบอร์ดและตั้งคลัตช์คนขับอย่างเหมาะสม สำหรับไม้เนื้อแข็ง วัสดุคอมโพสิตที่มีความหนาแน่น ส่วนบาง และตำแหน่งใกล้กับขอบ ให้เจาะรูนำขนาดเล็กไว้

คำถามที่ 2: การตัดปลายปากกาเหมือนกับซี่โครงใต้ศีรษะหรือไม่?

มีความสัมพันธ์กันอย่างใกล้ชิดและมักรวมกันเป็นคุณลักษณะเดียว ซี่โครงสามารถเสริมแรงอย่างเดียว ตัดอย่างเดียว หรือทั้งสองอย่าง สิ่งที่ระบุปลายปากกาในการตัดก็คือ ขอบที่ยกขึ้นมาบรรจบกับพื้นผิวกระดานก่อน และจะตัดวัสดุออกไปในขณะที่หัวหมุนลง

คำถามที่ 3: ฉันสามารถใช้สกรูแผ่นไม้อัดแบบปลายแหลมใน MDF ได้หรือไม่

ใช่ และพวกเขาก็มีอยู่ทั่วไปที่นั่น จับคู่หัวที่ Nibbed กับหางที่กัดแล้วหรือแบบ 17 จุด เพื่อให้ฝุ่นที่เกิดจากแกนที่มีความหนาแน่นสูงมีทางหลบหนี และขับด้วยความเร็วปานกลางด้วยการตั้งค่าคลัตช์ที่จะหยุดสกรูเมื่ออยู่ในระนาบ

คำถามที่ 4: หัวปากกาลดแรงยึดเกาะหรือไม่?

ไม่ กำลังจับยึดมาจากการยึดเกลียวในแผง ไม่ใช่ส่วนหัว หากมีสิ่งใด หัวที่นั่งแบบเรียบแทนที่จะยืนอย่างภาคภูมิใจจะสร้างแรงยึดที่เท่ากันทั่วทั้งข้อต่อและพื้นผิวที่เรียบยิ่งขึ้น

การระบุสกรูแผ่นไม้อัดแบบ Nibbed

เมื่อคุณเขียนข้อมูลจำเพาะหรือสั่งซื้อ ให้อธิบายส่วนหัวแยกจากเธรด ระบุรูปแบบส่วนหัวและดูว่าส่วนด้านล่างมีปลายปากกาสำหรับตัดหรือรูปแบบสันหรือไม่ จากนั้นระบุรูปทรงและระยะพิทช์ของเกลียว ประเภทปลายแหลม เส้นผ่านศูนย์กลางและความยาวที่ระบุ เกรดวัสดุ รอยเว้าของตัวขับ และผิวสำเร็จ

รายละเอียดเหล่านี้คือสิ่งที่กำหนดว่าสามารถขันสกรูได้โดยไม่ต้องเจาะแผงล่วงหน้าหรือไม่ สกรูสองตัวที่มีความยาวและเส้นผ่านศูนย์กลางเท่ากันอาจมีพฤติกรรมแตกต่างไปจากเดิมอย่างสิ้นเชิงในพาร์ติเคิลบอร์ดชิ้นเดียวกัน หากตัวหนึ่งมีหน้ารับน้ำหนักเรียบและอีกตัวมีคมตัดอยู่ใต้หัว

คุณสามารถตรวจสอบฉบับเต็มได้ ช่วงสกรูชิปบอร์ด เพื่อเปรียบเทียบรูปแบบส่วนหัว โครงร่าง และตัวเลือกจุดในที่เดียว และจับคู่ข้อมูลจำเพาะกับบอร์ดที่คุณใช้จริง เลือกหัวสำหรับพื้นผิว ด้ายสำหรับแกนกลาง และจุดสำหรับฝุ่น และแผงแยกส่วนใหญ่จะหายไปก่อนที่จะเจาะรูนำรูแรก
